屋上防水／サンロイドDN防水システム
アーチ型瓦棒葺き屋根外断熱防水工事
宇都宮市立豊郷南小学校 屋内運動場大規模改修工事の内
栃木県宇都宮市 施工面積705m2
- 施 主
- 宇都宮市
- 設計監理
- 宇都宮市建設部建築課
- 元 請
- 鹿野建設株式会社
- 防水施工
- 株式会社アイレック

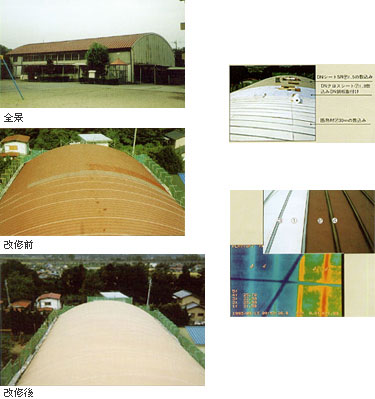

本物件での断熱効果の測定
■外気温22.3℃の時にポイント１～４に於ける室内側表面温度を測定した。(断熱材厚み30mm)
■断熱材を置いた部分１は21.58℃
断熱材を置かない部分２は23.90℃と、その差は2.32℃あり、これからも外断熱防水工法の特長が推測される。
●絶縁工法なので、瓦棒葺き屋根をそのまま残して改修できます。
●防水シートは国内で20年の実績があり、耐久性の非常にすぐれたサンロイドＤＮシートです。
●外断熱仕様となるため、屋根の断熱性が大幅に向上して省エネ効果が得られ、夏は涼しい環境が得られます。
●防音・制振効果があり、雨音その他の屋根響きが少なくなり、静かな環境が得られます。
●改修による屋根荷重の増加は3.5kg/m2程度にしかなりません。
仕 様
- ■平面図
- ■妻側端部納まり
- ■(A-A断面)
- ■(B-B断面)
