サンブリッド-ルーフボード下地

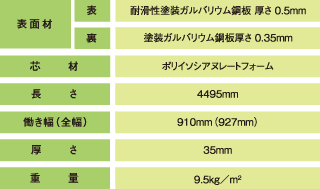

規格
断面性能
許容スパン
断熱性能
施工材料の厚さ比較
（住宅金融公庫 一般型III地域に必要な熱抵抗※【1.8m2K/W】を満たすために必要な各材料の厚さ）
※熱抵抗値とは断熱材の厚さを加味した断熱性能を比較するための数値です。
3次元電熱結露計算結果
すぐれた断熱性能を3次元結露計算シミュレーションで表してみました。
躯体条件
固定釘部分のヒートブリッジ 計算結果
| 室内温度 | 室外温度 | A点 | B点 | |
|---|---|---|---|---|
| 温度 | 結露限界湿度 | 温度 | ||
| 20℃ | 0 ℃ | 18.8 ℃ | 93 ％ | 19.1 ℃ |
| －5 ℃ | 18.5 ℃ | 91 ％ | 18.8 ℃ | |
| －10 ℃ | 18.2 ℃ | 89 ％ | 18.6 ℃ | |
| －20 ℃ | 17.6 ℃ | 86 ％ | 18.1 ℃ | |
※室内の湿度が結露限界湿度以下であれば結露は生じないと考えられます。
※表中の数値は保証値ではありません。
温度条件：外気温－20℃、室内温度20℃
固定釘周辺温度分布
※固定釘周辺の温度分布を見やすくするために、温度に対する表示色を変更しました。
