太陽光パネル設置防水工法
設置仕様
アンカー工法用架台仕様例（京セラ株式会社）
| 形式 | TG2B05G-01 | TG2C10G-01 | TG2C15G-01 |
|---|---|---|---|
| 構造 | 据置型 | ||
| 太陽光パネル | 京セラ株式会社 | ||
| 適合太陽電池モジュール | RD180X-PP-R | ||
| 取付可能太陽電池モジュール数 | 2段7列 4ブロック | ||
| 材質 | 一般構造用圧延鋼材（SS400） (溶融亜鉛メッキ（HDZ45）処理 JIS H8641によるものとします) |
||
| 設計傾斜角度 | 5° | 10° | 15° |
| 備考 |
注）納入する部材は組み立てない状態にて納入します。 |
||
外形図（単位:mm）

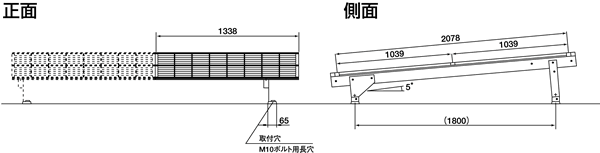

TG2B05G-01（傾斜角度5°）

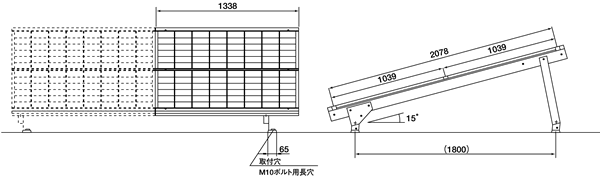

TG2B15G-01（傾斜角度15°）
